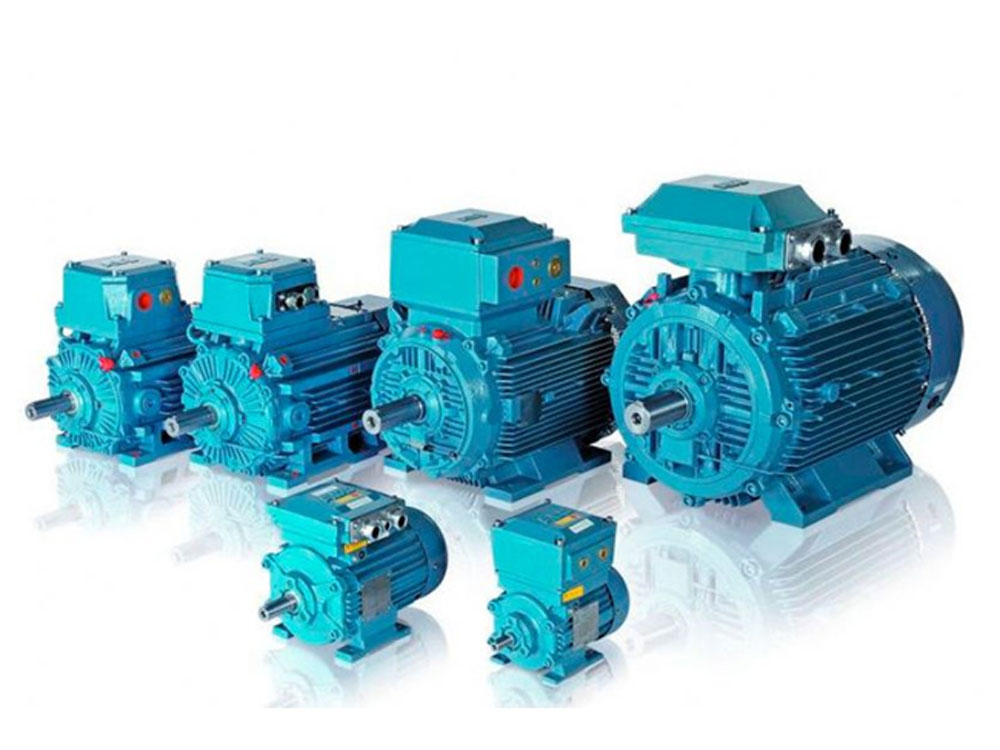

Motor

Motor niçin kullanılır?

» Elektrik enerjisini mekanik enerjiye çevirmek için
» Tork üretmek için

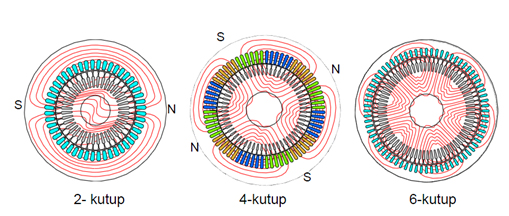

Manyetik alan:
Stator sargıları 3 faz AC ile beslendiğinde bir döner alan üretir

Hız ile Manyetik Alan ilişkisi

» Döner alan hızı sabittir. Buna senkron hız denir.
» 4 Kutup Motor 50Hz ile beslenirse döner alan hızı = 1500rpm olur.
» Mil daha yavaş döner. Bu hıza asenkron hız denir.

Motorlarda Verimlilik Nasıl sağlanır?

» Yüksek verimli motorlar ile enerji tasarrufu
» Hız Kontrol cihazı ile enerji tasarrufu
» Sistemin Mekanik optimizasyonu ile enerji tasarrufu

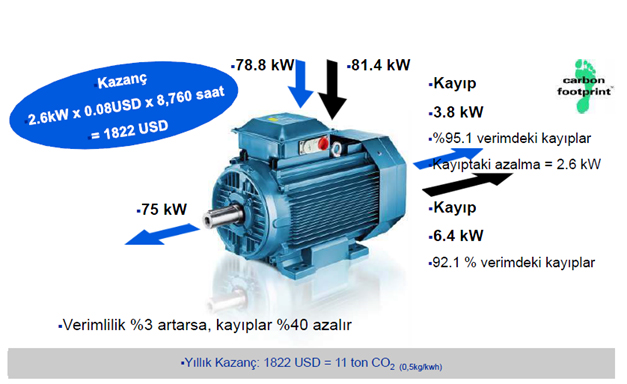

Elektrik Motorlarında Verim ve Kayıpların Oranı

IEC ’ye Göre Yeni Verimlilik Sınıfları

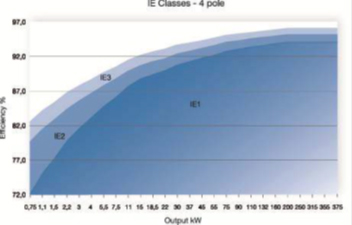

50Hz, 4 kutuplu motorlar için IE verimlilik sınıfları
IE sınıfları IEC 60034-2-1 (Eylül 2007) test metoduna göre hesaplanır.

Verimlilik seviyeleri bu motorlara uygulanır:
» 2-, 4-, 6-kutuplu motorlar
» 0.75 - 375 kW arası
» 1000 V’a kadar
» Frekansı 50 ve 60 Hz

Not: Ex-motorlar için de geçerlidir.
